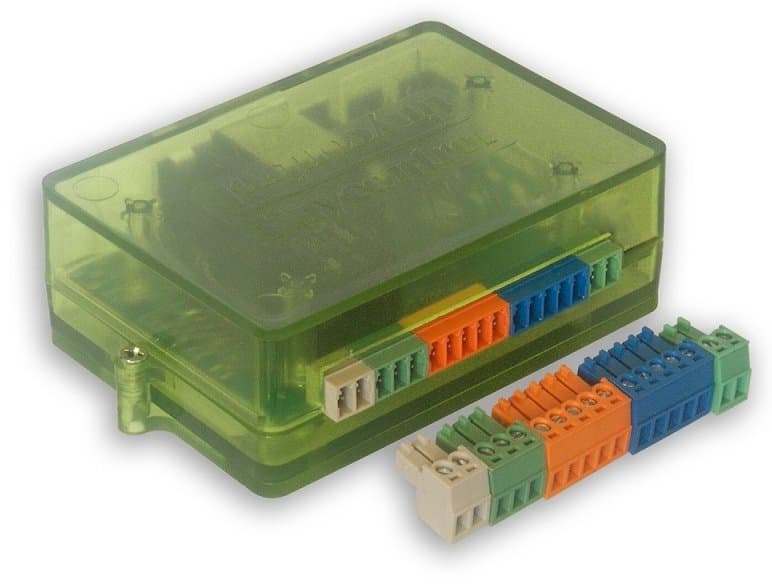

Nový Lan Controller 4 (LK4) integruje předchozí zkušenosti s IoT do jednoho univerzálního zařízení. Představuje plynulé pokračování předchozí řady LAN Controller, nyní v uživatelsky přívětivější podobě. Duální komunikační rozhraní: Můžete použít kabelové ethernetové připojení, bezdrátové Wi-Fi nebo obojí současně. K dispozici je i varianta s LTE konektivitou. LAN Controller v4 lze plně konfigurovat z webové stránky dostupné na vestavěném webovém serveru. Do zařízení je také možné posílat libovolné příkazy prostřednictvím protokolu HTTP (vynechání webu) nebo MQTT (po konfiguraci připojení).
Poznámka: Některé funkce uvedené v rozhraní ještě nemusí fungovat. Aktualizace softwaru bude k dispozici na adrese tinycontrol.pl

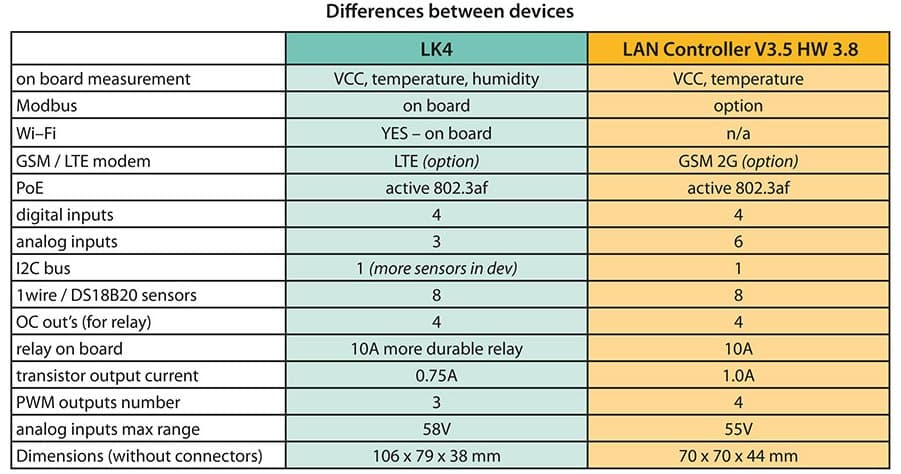

Komunikace:
-
Wi-Fi ve standardu 802.11n (integrovaná anténa) v režimu stanice a AP
- Ethernet 10/100 Mb s podporou napájení PoE 802.3af
- LTE modem – k dispozici jako volitelná výbava
Hardware:
- 4 logické vstupy - stavové čidlo pro hlídání otevření, infračervené pohybové čidlo, pro tlačítko pro ruční přepínání s možností bistabilního režimu, jako čítač impulsů z elektroměru, jako čítač času mezi následnými resety vstupu.
- 2 analogové vstupy s přepínatelným rozsahem (měření do 3,3V nebo 58V) - pro měření napětí, stejnosměrného proudu, střídavého proudu (přídavné snímače), snímače provozního tlaku, termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
- 1 analogový vstup s přepínatelným rozsahem (měření do 5V nebo 58V) - pro měření napětí, stejnosměrného proudu, střídavého proudu (přídavné snímače), snímače provozního tlaku, termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších.
- Měření napájecího napětí do 58V
- Digitální vstup ve standardu 1-Wire – měření až 8 teplotních sond DS18B20.
- Digitální vstup ve standardu I2C (spolu s 1-Wire na konektoru RJ12) - pro připojení různých zařízení, např. senzory teploty a vlhkosti, senzory kvality vzduchu (PM), senzory měření CO2, OLED displej s možností konfigurace zobrazovaného textu a další. Seznam podporovaných senzorů naleznete níže.
- Sériová sběrnice (UART) – pro připojení zařízení a senzorů uvedených níže.
- Sběrnice RS485 pro podporu zařízení a senzorů s protokolem Modbus RTU.
- 1 relé (NO, C, NC) 10A/250V.
- 1 tranzistorový výstup – napájecí napětí na výstupu, pro ovládání zátěže s odběrem proudu až 0,6A.
- 4 výstupy pro spínání relé, tranzistorů ve standardu OC.
- 3 výstupy PWM 1Hz až 1MHz.
- Měření teploty a vlhkosti integrované na desce.
Software:
- Moderní a responzivní webové rozhraní.
- Možnost vlastní konfigurace Stavového panelu - nahrání vlastního pozadí, výběr a umístění potřebných hodnot a tlačítek.
- Dvě úrovně přístupu (přihlášení) – jako správce pro konfiguraci a jako uživatel pro zobrazení stavu.
- Tabulka pokročilých událostí s možností zadání 3 podmínek včetně časových událostí z Plánovače.
- Plánovač (Scheduler) pro nastavení 50 naprogramovaných časových událostí.
- Možnost konfigurovat čtení z vašich vlastních zařízení Modbus RTU – až 5 nestandardních zařízení.
- Watchdog ke sledování a resetování zařízení s IP adresou.
- Moderní komunikační protokoly: SNMP, HTTP a MQTT.
- Podpora pro šifrovaná připojení TLS pro HTTP, SMTP, MQTT nebo SNMP v3.
- Klient HTTP, který umožňuje konfigurovat a ovládat další zařízení. Například ovládání Wi-Fi relé (Smart Relay) nebo zobrazování hodnot senzorů na snímku kamery. Podporuje metody ověřování, jako je základní ověřování a ověřování přístupu Digest.
- Možnost sběru dat ze všech připojených zařízení a senzorů, vzdálené spínání výstupů i vzdálená konfigurace přes protokol MQTT v naší službě mqtt.ats.pl a mobilní aplikaci.
- Mnoho funkcí dostupných prostřednictvím výše uvedené služby, jako je nastavení reakcí a úkolů (provádění akcí za určitých podmínek a v určitou dobu) pokrývajících více zařízení.
- Odesílání upozornění e-mailem, MQTT nebo SMS (možnost LTE) v důsledku události.
- Možnost odesílat data ze senzorů přes Modbus TCP.
- Vzdálené ovládání jednoho až mnoha zařízení prostřednictvím protokolu UDP – užitečné jako implementace tlačítka přes internet.
- Synchronizace času s Internetem (NTP).
- Udržování stavu výstupů a počítadel energie až do obnovení napájení.
- Pohodlné funkce aktualizace a zálohování softwaru z webových stránek zařízení.
- Mobilní aplikace.
Seznam aktuálně podporovaných senzorů a zařízení:
Analogové vstupy (celé spektrum senzorů s napěťovým nebo 4-20mA výstupem, podporované ve firmwaru)
- Snímač střídavého napětí: AC-meter
- Snímače střídavého proudu: SCT-013-000, SCT-013-030
- Snímače stejnosměrného proudu: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P, R=0,1?
- teplotní senzor: PT1000 (s přídavným odporem)
Logické vstupy (digitální)
- magnetický senzor otevírání dveří atd.
- infračervený pohybový senzor
- tlačítko pro ruční přepínání s možností bistabilního režimu
- počítadlo impulsů z měřiče energie nebo vodoměru
- počítadlo času mezi po sobě jdoucími resety vstupů pro měření, např. délka operací v průmyslových procesech
1-Wire sběrnice
Sběrnice I2C
- BME280 (vlhkost, teplota, atmosférický tlak)
- AM2301B, AHT20, AHT25, AM2320, HTS221 (vlhkost, teplota)
- SPS30, APM10 (snímač pevných částic: PM1, PM2,5, PM4, PM10)
- SCD40, ACD10 (snímač hladiny CO2)
- 0,96palcový OLED displej
Sériový port (není k dispozici u možnosti LTE)
- Snímač pevných částic SPS30 a SDS011
- Snímače CO2 MH-Z16, MH-Z19
- FV měniče Duraluxe
- ultrazvukový senzor vzdálenosti
- 2D a čtečka čárových kódů
Port Modbus RTU
- Dvoucestné elektroměry Eastron SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (odečty výkonu, energie, napětí, proudu a dalších parametrů v závislosti na elektroměru)
- Solární nabíječky Epever Tracer
- fotovoltaické střídače Sofarsolar
- možnost přidat údaje z mnoha dalších zařízení a senzorů prostřednictvím vlastní konfigurace
Modbus TCP
- Řadič Modbus dokáže číst senzory připojené k LK4 (testováno pomocí Siemens LOGO)
Klient HTTP
- chytré konektory Wi-Fi s firmwarem Tasmota
- zobrazení čtení ze senzorů na snímku z kamery
- ovládání relé pomocí Smart Relay
Technické specifikace:
- Napájecí napětí: 8÷58V
- Spotřeba energie: 0,5 W (bez aktivovaných relé)
- PoE napájení: ANO (802.3af), pasivní režim A s jumperem
- Rozhraní: Ethernet 10/100 Mbit/s, Wi-Fi 802.11n
- Relé: 255VAC 10A
- Rozsah provozních teplot: -20 až +85 °C
- Rozměry: 106 x 79 x 38 mm
- Hmotnost: 130 g
- Montáž na lištu DIN: Ano (35 mm)
